Тепловоз ТУ7 – технические характеристики, устройство, история

Тепловоз ТУ7А-2866 на Ярославской детской железной дороге

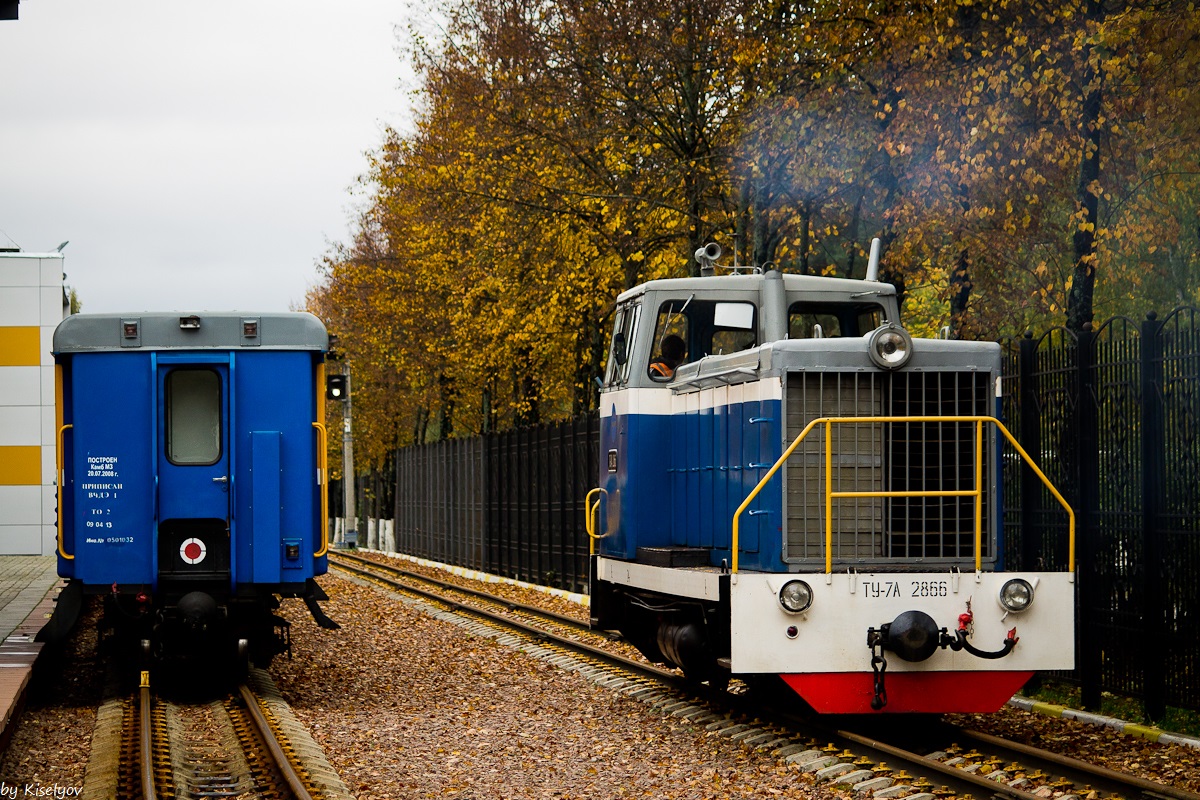

Тепловоз ТУ7А-2866 на манёврах, ст. Пионерская, Ярославская детская ж/д. Фото: Kiselyov Danya / TrainPix / Wikimedia Commons, CC BY 3.0

Тепловоз ТУ7 – узкоколейный дизельный локомотив с гидравлической передачей производства Камбарского машиностроительного завода, предназначенный для грузовых, пассажирских и маневровых работ на промышленных узкоколейных железных дорогах. Выпускался с 1972 года и постепенно заменил устаревшие тепловозы ТУ2 и ТУ5. Тепловоз ТУ7 стал одним из наиболее массовых узкоколейных локомотивов СССР, применявшимся в лесной, торфяной и других отраслях народного хозяйства.

История создания тепловоза ТУ7

Камбарский машиностроительный завод приступил к проектированию тепловоза ТУ7 в конце 1960-х годов как преемника серий ТУ2 и ТУ5. Задачами нового локомотива были: расширение диапазона применяемых колей (от 750 до 1067 мм), переход с механической на гидравлическую передачу и введение двух модификаций по служебному весу для работы на путях с разными нормами нагрузки на ось.

С 1972 года завод начал выпуск опытных образцов, а серийное производство развернулось с 1975 года. С того же года тепловоз выпускается в двух модификациях: с служебным весом 24 тс (для путей с допустимой нагрузкой 6 тс/ось) и 20 тс (для лёгких путей с рельсами типа Р18, нагрузка 5 тс/ось). Снижение служебного веса в 20-тонной версии достигнуто исключением балласта и гидротормоза, а также уменьшением объёма топливного бака.

По заявкам эксплуатирующих организаций тепловозы ТУ7 могут оснащаться системой электрооборудования ЭВ 015 для освещения пассажирских вагонов, снегоочистителем и гидротормозом. Тепловозы ТУ6А и ТУ7 унифицированы между собой по многим узлам, что облегчает эксплуатацию и ремонт.

Технические характеристики тепловоза ТУ7

Основные данные по книге «Узкоколейные тепловозы ТУ6 и ТУ7» под ред. А.А. Гмызина (М.: Транспорт, 1976). В числителе – модификация 24 тс, в знаменателе – 20 тс.

Параметр Значение
НазначениеУниверсальный грузо-пассажирский
Колея750–1067 мм
Осевая формула2–2
Служебный вес24 000 / 20 000 кг
Нагрузка от оси на рельс6 / 5 тс
Конструкционная скорость50 км/ч
Скорость длительного режима13 / 15 км/ч
Сила тяги при трогании7 200 / 6 000 кгс
Сила тяги длит. режима5 400 / 4 700 кгс
Дизель1Д12-400, 4-тактный 12-цилиндровый V-образный
Мощность дизеля400 л.с.
ПередачаГидравлическая, двухтрансформаторная
Расстояние между шкворнями4 700 мм
База тележки1 400 мм
Диаметр колёс600 мм
Длина по сцепным приборам9 400 мм
Ширина2 450 мм
Высота от головки рельса3 550 мм
Мин. радиус проходимых кривых40 м
Запас топлива750 / 1 000 кг (нач. выпуск)
ПроизводительКамбарский машиностроительный завод
Серийное производствос 1975 г.

Конструкция тепловоза ТУ7

Силовая установка тепловоза ТУ7 – быстроходный 12-цилиндровый четырёхтактный дизель 1Д12-400 с V-образным расположением цилиндров и двухтрансформаторной гидравлической передачей. Силовая установка расположена на раме сварной конструкции, опирающейся на две двухосные тележки через центральные шкворни посредством четырёх скользящих опор с резиновыми амортизаторами и текстолитовыми скользунами.

Тележки ТУ7 унифицированы с тележками тепловозов ТУ4, ТУ5 и ТУ6А. Рама тележки сварная с литыми челюстями. На колёсные пары тележки опирается рессорное подвешивание пружинного индивидуального типа. Буксы колёсных пар с роликовыми подшипниками и упругими пружинными осевыми упорами.

Вращающий момент с коленчатого вала дизеля передаётся через гидропередачу на осевые редукторы посредством карданных валов. Передаточное число осевого редуктора – 3. Тормозная система колодочная с односторонним или двусторонним нажатием, воздушный и ручной тормоза. На тепловозах с гидротормозом для торможения состава на спусках применяется гидравлический тормоз.

Кузов тепловоза, включающий капот и кабину, обеспечивает удобный подход к силовым механизмам. Кабина рассчитана на двух машинистов с двумя идентичными пультами управления по диагонали, мягкими регулируемыми сиденьями. Предусмотрен специальный отопитель для работы в зимнее время. Большие окна кабины обеспечивают хорошую видимость пути.

Охлаждение и вспомогательные системы

Охлаждающее устройство – воздушный лобовой холодильник с однорядным расположением секций. У тепловоза без гидротормоза установлено 5 водяных секций двигателя (тип ВВ-12), у варианта с гидротормозом – 9, а также 2 масляных секции гидропередачи (тип МВ 7). Автоматическое управление вентилятором и створками жалюзи поддерживает температуру воды и масла в оптимальных пределах.

Запуск дизеля обеспечивается предпусковым подогревателем типа ПЖД-44, что позволяет работать при низких температурах окружающего воздуха. Компрессор типа ВВ-0,7/8 обслуживает пневматическую систему тормозов. При оснащении системой ЭВ 015 устанавливается второй компрессор для нужд электрооборудования.

Области применения тепловоза ТУ7

Тепловоз ТУ7-2039 с грузовым поездом

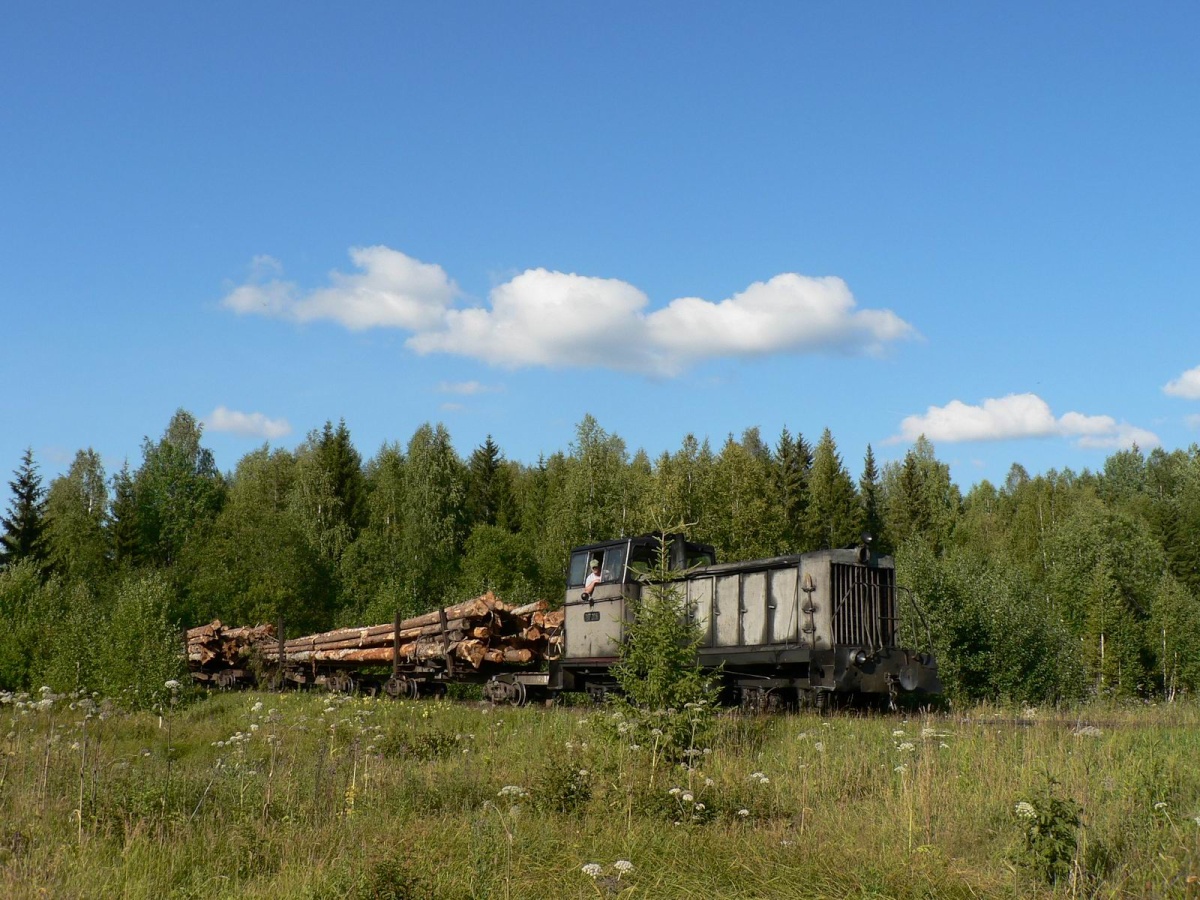

Тепловоз ТУ7-2039 с грузовым поездом на Кобринской ЖД. Фото: Ann Lov4eva / Wikimedia Commons, CC BY-SA 4.0

Тепловоз ТУ7 получил широкое распространение в лесной и торфяной промышленности, где узкоколейные железные дороги с колеёй 750 мм являлись основным видом транспорта для вывозки леса и торфа. Универсальность по ширине колеи позволяла использовать один тип локомотива на дорогах с колеёй от 750 до 1067 мм – от промышленных путей до ряда туристических и пассажирских узкоколеек.

Тепловоз ТУ7 служебным весом 20 тс нашёл применение на путях с рельсами типа Р18, прежде всего в сельскохозяйственных районах. Модификация с служебным весом 24 тс эксплуатировалась на более тяжёлых промышленных путях, в том числе в районах торфодобычи.
