Электровозы серии ЧС

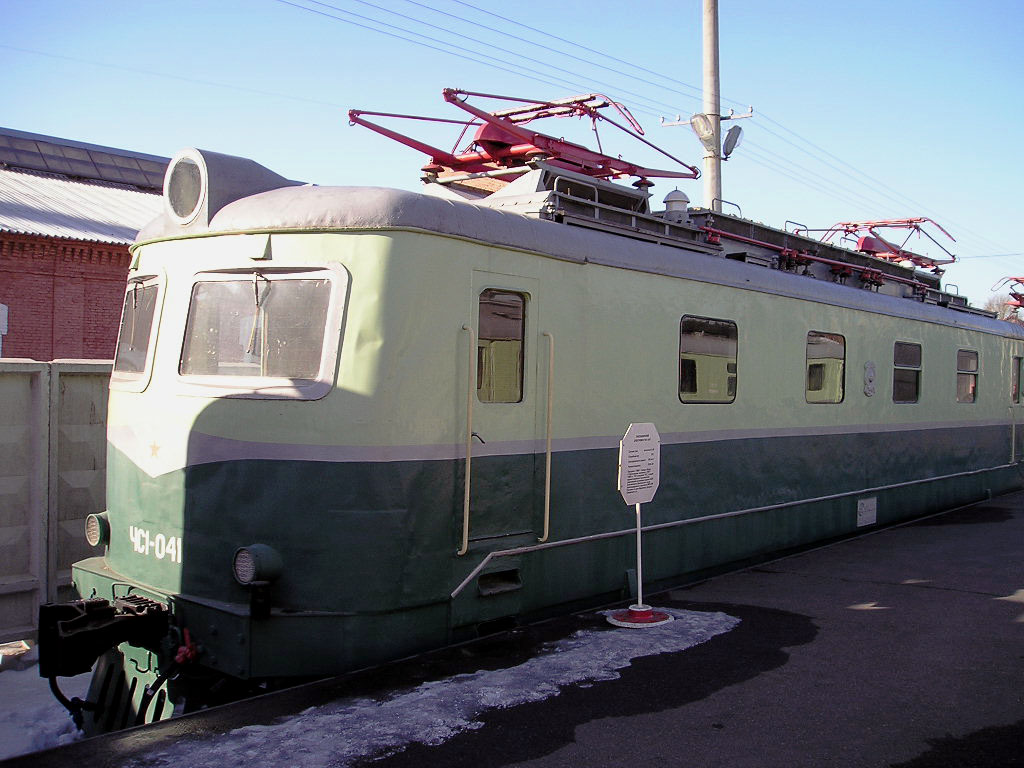

Электровоз ЧС1

Необходимость создания электровозов семейства ЧС возникла из-за несоответствия требованием к пассажирскому движению их предшественников – ВЛ19 и ВЛ22. С развитием технологий, новшества дошли и до железной дороги. По разработкам Новочеркасского электростроительного завода в 1957 году впервые был выпущен электровоз модели ЧС – ЧС1, созданный на базе швейцарского локомотива.

ЧС1 по техническим характеристикам превосходил всех представителей электровозов того времени. Увеличенная скорость, модернизированный кузов и новая электрическая «начинка» сделали свое дело – электровоз стали активно применять для перевозок и создавать его модернизации. Усовершенствованная кабина машинистов не имела прецедентов, она стала утепленной. Длинна кузова увеличилась. Токоприёмники базировались на кронштейнах, позволяющих функционировать электровозу с разной высотой на любом уровне проводов. С 1959 года электровозы запустили в серийное производство.

электровоз ЧС2

Модель ЧС2, выпускаемая с 58 по 73 гг. имела постоянный тип тока. Электровоз по прозвищу «Чебурашка» эксплуатировался на железных дорогах СССР, Чехии и Украины. Развивая скорость до 160 км/ч, модель ЧС2 имела сходство с ЧС1 двигателем и количеством осей – шестиосные. Вес данной модели составляет 126 т. Скорость при работе в часовом режиме – 91 км/ч. ТЭД – 700 кВт. С номера 232 был применен реостатный тормоз. Маркировку электровозы получили с префиксом «Е». Переоборудованные локомотивы функционировали без реостатного тормоза.

Разновидность ЧС2 – ЧС2М носили экспериментальный характер с увеличенной скоростью до 180 км/ч (при длительном режиме – 111 км/ч). Модификация электровоз ЧС2Т оборудована реостатным тормозом.

электровоз ЧС2т

Электровоз буквально стал звездой экрана. Не раз показывался в художественных фильмах как самый популярный и надежный локомотив того времени. Всего за время производства этих локомотивов, модель ЧС2 поступила на железную дорогу в количестве 942 единиц.

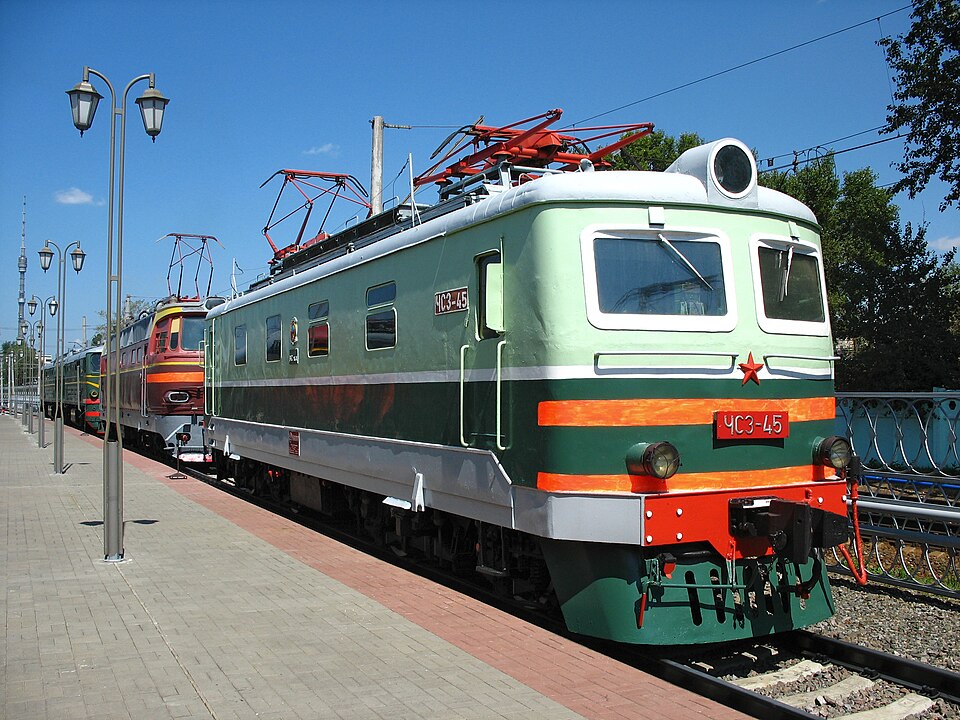

электровоз ЧС3

ЧС3 представляет собой пассажирский электровоз, оснащенный одной секцией и четырьмя осями. Функционирует на постоянном токе. В 1961 году на базе ЧС1 заводом была выпущена модификация с усиленными техническими характеристиками. Тяговая способность в ЧС3 увеличена за счет увеличения осей и заменой двигателя на более мощный. На основе этой модели был создан грузовой электровоз специально для Польши и получивший маркировку ЕТ40. Всего за историю создания, было построено 87 единиц техники. 2 электровоза было передано в музей железной дороги.

электровоз ЧС4

ЧС4 работает на переменном токе, рассчитанный на напряжение в 25 кВ. Количество осей увеличено до 6. Электровоз выпускался с 65 по 72 гг. Скорость электровоза составила 160 км/ч (в длительном режиме – 101 км/ч). Вес локомотива с запасом песка в бункерах – 123 т. В экспериментальном варианте этой модели была применена ширина колеи в 1435 мм. Это явилось новшеством и первым случаем в мировой практике постройки электровозов. Кузов, выполненный из стеклопластика, облегчил общий вес локомотива и повлиял на скорость. Новые тормоза показали лучшие результаты. Эксплуатация данной модели продолжалась вплоть до 2012 года. В ходе аварий, крушений и неисправностей, было списано порядка 16 единиц, остальные подвергались всевозможным модификациям. С 1971г стали выпускаться модернизированные электровозы оборудованные реостатным тормозом ЧС4Т, данной модели было выпущено более 500 единиц.

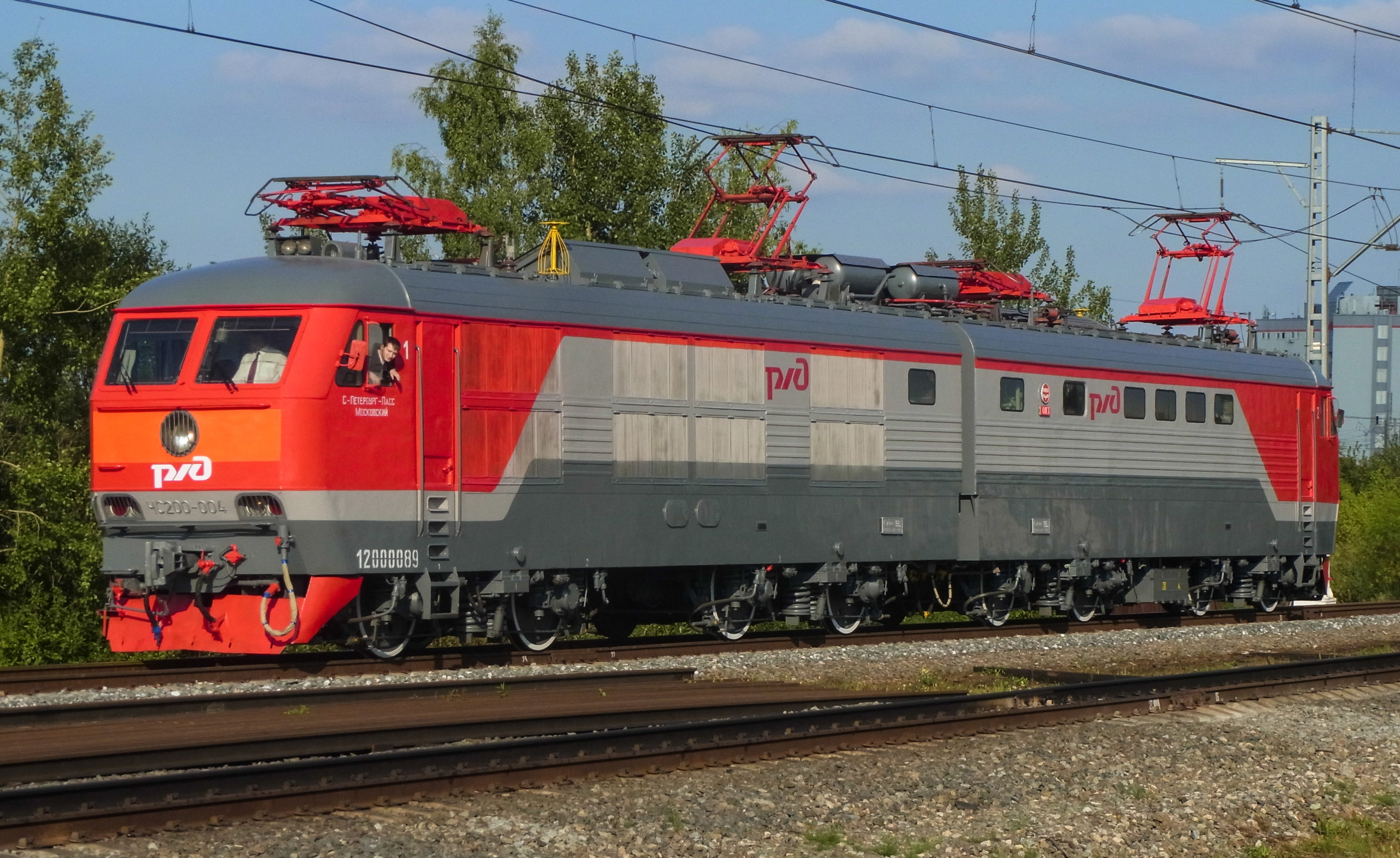

электровоз ЧС200

ЧС200 был впервые выпущен в 1974 году на Чехословатском заводе СССР. Электровоз функционирует на постоянном токе. Изначально проектировался как самый скоростной электровоз со скоростью в 200 км/ч, достигающий 220 км/ч. Задача конструкторов была оптимизировать соотношение возможности оптимальной перевозки пассажиров при большой скорости движения. Этого удалось добиться сконструировав модель ЧС200 имеющую восемь осей и две секции. Максимальное число возможных вагонов к этому электровозу составило 20 единиц. Всего было построено 12 единиц техники. Мощность электродвигателя составила 1050 кВт а в длительном режиме 1000 кВт. В целом мощность увеличилась на 40% по сравнению с другими моделями, предшествующими этой.

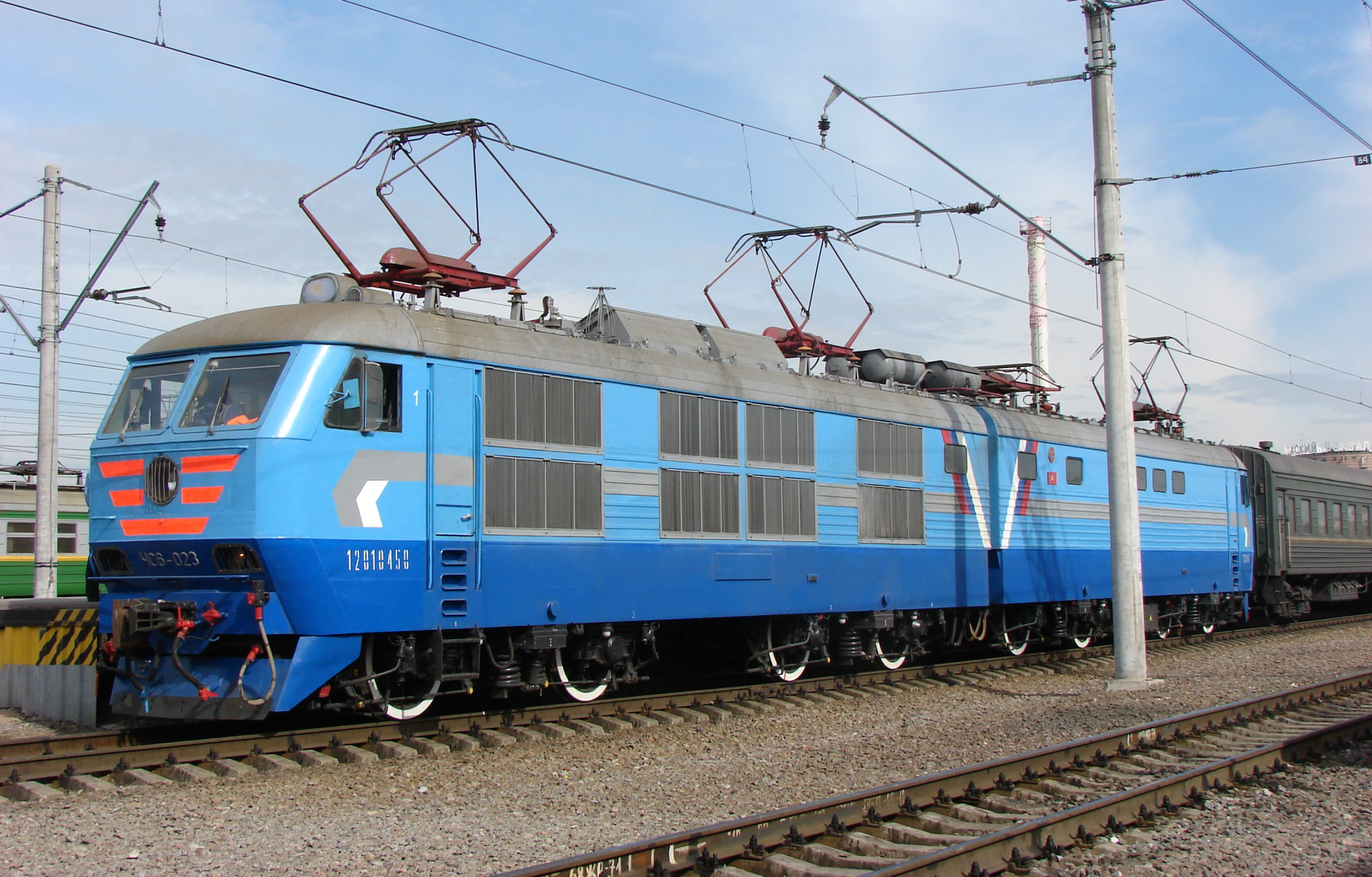

электровоз ЧС6

Модель ЧС6 была создана с целью увеличения пропускной способности в пассажирских перевозках. Число вагонов этого электровоза достигла 25 единиц. Производилась с 79 по 81 год, общее число локомотивов этой модели составило 30 единиц. Установлены бандажные колеса. Электровозы последних моделей, скоростные по своей сути, утратили востребованность из-за ограничения по скорости на многих участках железных дорог в 40 км/ч.

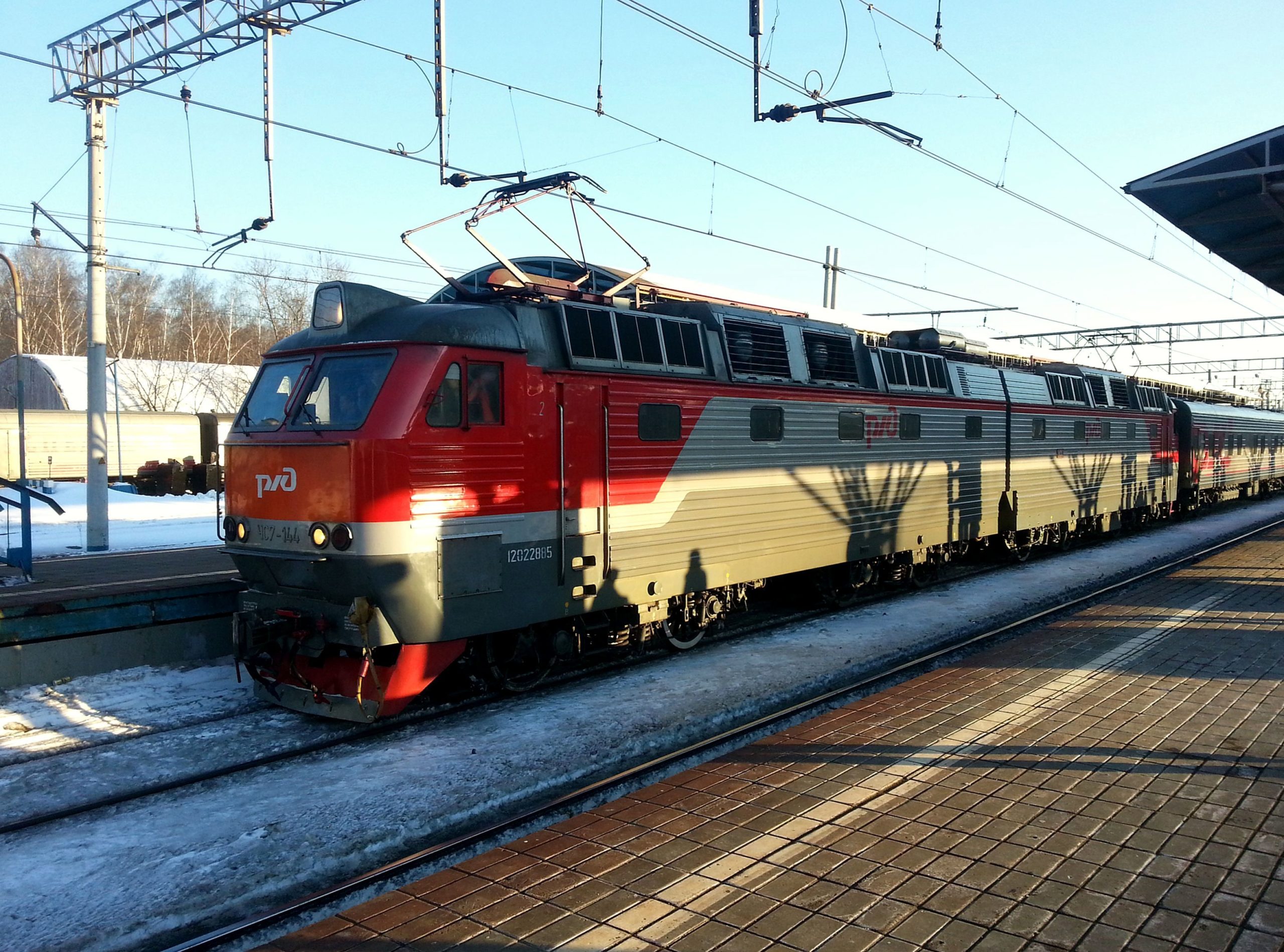

электровоз ЧС7

С 1983 по 1999 год выпускалась следующая модель – ЧС7, функционирующий на постоянном токе. Создание новых моделей электровозов было продиктовано необходимостью увеличения пассажирских перевозок. В то время это было наиболее популярное направление на железной дороге СССР. Предшественники ЧС7 не вытягивали перевозку более 25 вагонов, сила тяги не позволяла перевозить большее количество. ЧС7 способен к перевозке более 30 вагонов. Сила тяги увеличена, это повлияло на скорость локомотива, но мощность в целом гораздо превысила мощность предыдущих моделей.

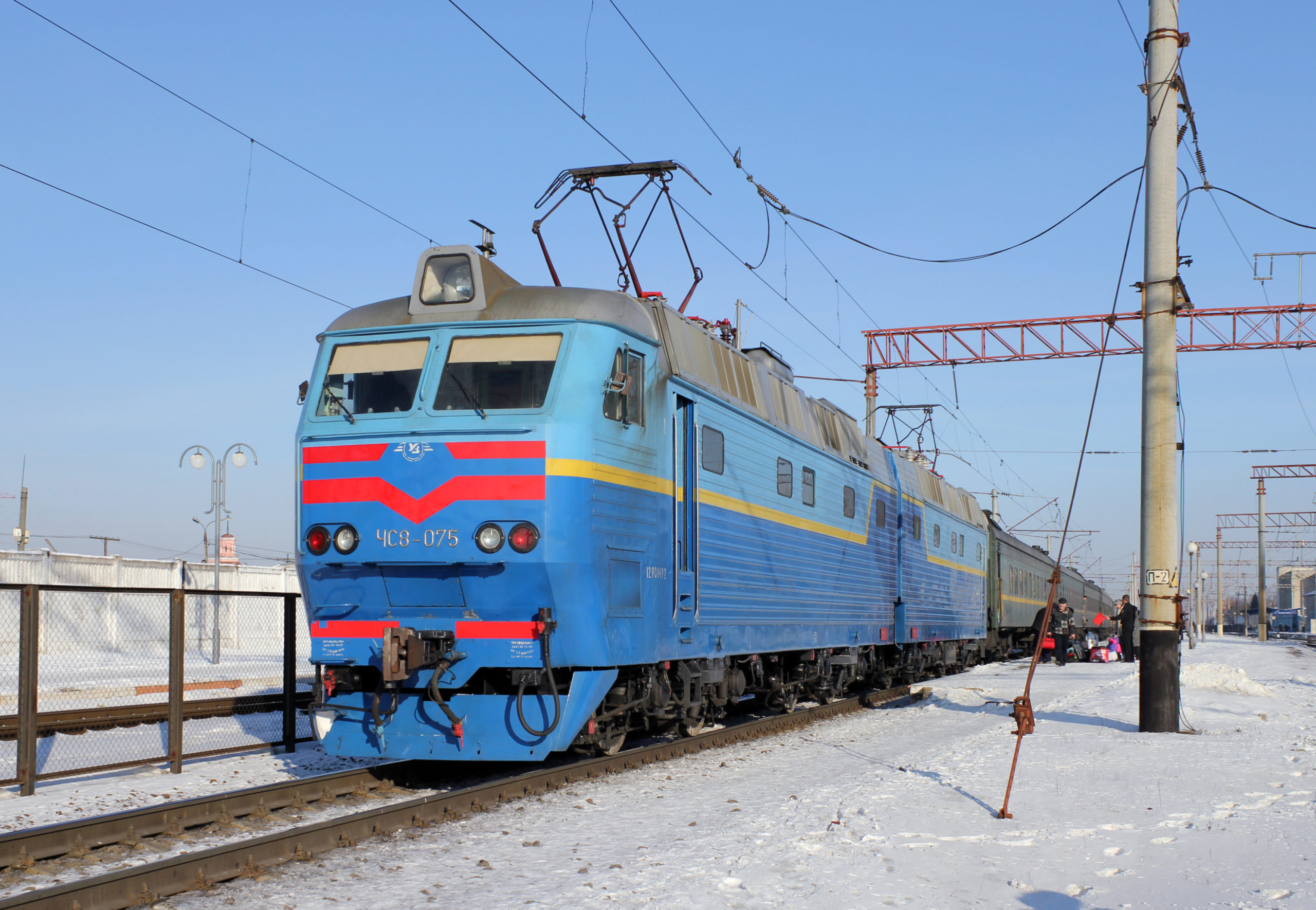

электровоз ЧС8

Электровоз переменного тока ЧС8, выпускаемый в 83,87 и 89 году. Электровоз работает на переменном токе и его мощность позволяет перевозить 32 вагона со скоростью в 140 км/ч. Мощность этого локомотива увеличена на 25%. Всего построено 82 единицы техники. Изменения в этой модели, в сравнении с ЧС7, коснулись диаметра колес и двигателей. Кабины оснащены кондиционерами. ЧС8 считался наиболее комфортным электровозом, как в управлении, так и в функциональности среди электровозов.

В целом, можно сделать общий вывод – эволюция электровозов проходила плавно, модернизации отвечали требованиям к пассажирским перевозкам того времени. Многие модели электровозов заняли место в музее ЖД, некоторые продолжают функционировать до сих пор, благодаря своей надежности и функциональности. Обновление парка электровозов происходит медленно, из-за дороговизны постройки новых моделей и ремонта старых. По состоянию на 2015 год, процент старых локомотивов, функционирующих на железной дороге, составляет более 70% от общего числа.

Материалы по электровозам серии ЧС:

Книга пассажирские электровозы ЧС1 и ЧС3 Москва 1962г.

Книги пассажирские электровозы ЧС4 и ЧС4Т Москва Транспорт 1975г.

Книга пассажирский электровоз ЧС2 Москва Транспорт 1976г.

Книга пассажирский электровоз ЧС2Т Москва Транспорт 1979г.

Электрические схемы электровоза ЧС2Т.

Электрические схемы электровоза ЧС4Т.

Пневматическая схема электровоза ЧС4Т.

Справочник по описанию схем и устранению неисправностей ЧС4Т.

Подключение КЛУБ-У на ЧС4Т.

Учебное пособие по электровозу ЧС2К.

Локомотивной бригаде об электровозе ЧС7.

Электрические схемы электровоза ЧС7.

Обслуживание локомотивной бригадой электровоза ЧС7.

Руководство по эксплуатации УСАВП ЧС8.

Руководство по эксплуатации УСАВП ЧС200.
