Электровоз 2ЭС7 «Чёрный гранит» — технические характеристики и устройство

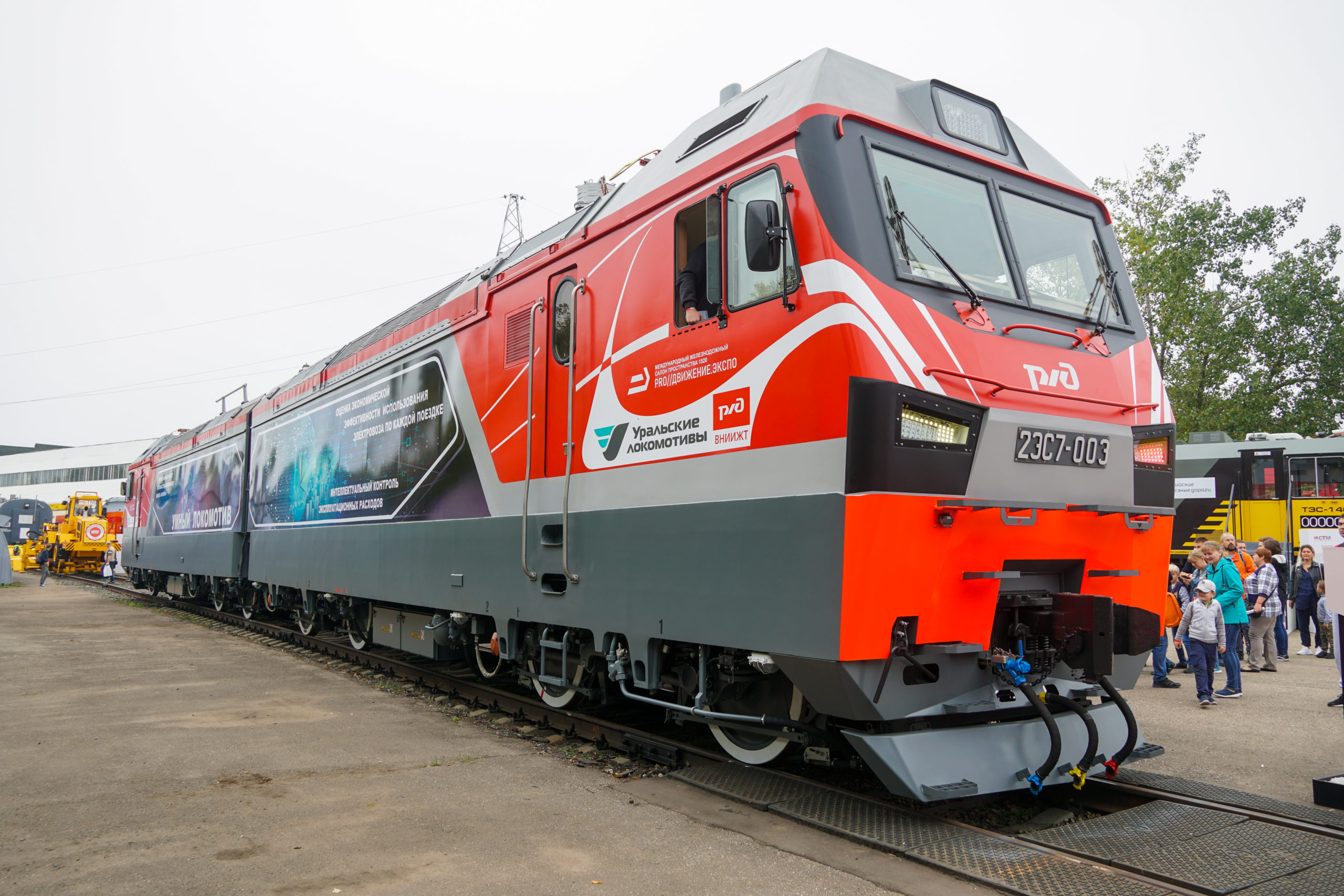

Электровоз 2эс7 «Чёрный гранит» — грузовой двухсекционный электровоз переменного тока с асинхронными тяговыми двигателями. Машина создана для линий колеи 1520 мм, электрифицированных на 25 кВ, и рассчитана на тяжёлую грузовую работу в районах со сложным профилем пути. По смыслу это «переменнотоковая» пара к семейству 2ЭС10 «Гранит», но с оборудованием для однофазной контактной сети.
История создания и производство
Серия 2ЭС7 относится к линейке грузовых электровозов нового поколения завода «Уральские локомотивы». В руководстве по эксплуатации машина проходит как проект 11201, а в открытых материалах производителя указывается период выпуска 2013-2021 годы. Название «Чёрный гранит» подчёркивает связь с платформой «Гранит», но серия решает другую задачу: работа не на постоянном токе 3 кВ, а на участках переменного тока 25 кВ.
Появление 2ЭС7 было логичным продолжением работ по мощным грузовым электровозам с асинхронным приводом. Для сети 1520 мм такая схема важна не только максимальной мощностью, но и устойчивой реализацией силы тяги, электронным управлением, диагностикой и увеличенными межремонтными пробегами.
В эксплуатации 2ЭС7 применялся на российских магистралях переменного тока. В 2021 году локомотивы этой серии участвовали в опытных поездках сверхтяжёлых составов на Горьковской железной дороге. В том же году СТМ передали первую партию 2ЭС7 казахстанскому перевозчику Silkway Transit: это стало экспортным направлением для «Чёрных гранитов».
Назначение электровоза 2ЭС7
Электровоз предназначен для вождения грузовых поездов повышенной массы на электрифицированных участках переменного тока. По данным производителя, 2ЭС7 способен вести поезд массой до 9000 тонн на участках с профилем пути до 8,2 промилле. В РЭ отдельно указано, что тяговые параметры позволяют работать с поездами повышенного веса и длины в умеренном климате.
Такая машина нужна там, где классические грузовые электровозы с коллекторными двигателями уже ограничивают весовую норму или энергоэффективность. Асинхронный привод, рекуперативное торможение и микропроцессорное управление делают 2ЭС7 особенно полезным для тяжёлых направлений с подъёмами, затяжными спусками и высокой загрузкой графика.
Электровоз 2ЭС7 технические характеристики
Основные паспортные параметры 2ЭС7 хорошо согласуются между РЭ и официальной карточкой производителя. Ниже приведены ключевые характеристики двухсекционного исполнения.
| Параметр | Значение |
|---|---|
| Род тока | Переменный |
| Номинальное напряжение на токоприёмнике | 25 кВ |
| Колея | 1520 мм |
| Осевая формула | 2 (2о — 2о) |
| Служебная масса с запасом песка | 200 ± 2 т |
| Конструкционная скорость | 120 км/ч |
| Максимальная мощность на валах тяговых двигателей | 8800 кВт |
| Мощность продолжительного режима на валах тяговых двигателей | 8400 кВт |
| Максимальная сила тяги при трогании | 784 кН |
| Сила тяги продолжительного режима при 55 км/ч | 538 кН |
| Сила тяги продолжительного режима при 80 км/ч | 370 кН |
| Мощность рекуперативного тормоза на валах ТЭД | 8400 кВт |
| Передаточное отношение зубчатой передачи | 6,294 |
| Диаметр нового бандажа по кругу катания | 1250 мм |
| Подвешивание тягового двигателя | Опорно-осевое |
| Расчётный срок службы | 40 лет |
Асинхронный тяговый двигатель по РЭ имеет номинальную мощность 1050 кВт. На электровозе восемь тяговых двигателей, поэтому продолжительная мощность на валах достигает 8400 кВт. Для грузовой работы важна не только эта цифра, но и способность поддерживать большую силу тяги в широком диапазоне скоростей.
Конструкция и устройство
Кузов и компоновка
Каждая секция 2ЭС7 имеет несущий кузов с рамой, боковыми стенками, торцевой стенкой, перегородкой, элементами крыши, песочными бункерами, путеочистителем и автосцепными устройствами. На переднем конце рамы установлен модуль кабины управления. Оборудование размещено по модульной схеме: часть блоков находится в кузове, часть под кузовом и на крыше.
В РЭ отдельно описаны форкамеры с механическими центробежными отделителями, модули охлаждения тяговых двигателей, система охлаждения тяговых трансформаторов и преобразователей. Для электровоза с мощным асинхронным приводом вентиляция и охлаждение являются не вспомогательной мелочью, а частью тяговой надёжности.
Тележки и подвешивание
Тележка 2ЭС7 включает раму, колесно-моторные блоки, колесные пары, буксовые узлы, буксовое подвешивание, тормозную рычажную передачу и устройства связи кузова с тележками. Вертикальная и поперечная связь кузова с тележками выполнена через наклонные тяги, безлюлечную вторую ступень подвешивания с пружинами типа Flexicoil, гидравлические демпферы и ограничители перемещения.
Такая схема нужна для сочетания тягового усилия, устойчивости на скорости до 120 км/ч и приемлемого воздействия на путь. Для грузового электровоза повышенной мощности это особенно важно: большая сила тяги не должна превращаться в быстрый износ колёсных пар и рельсов.
Кабина и условия работы бригады
Модуль кабины управления рассчитан на работу локомотивной бригады и размещение систем управления, связи, безопасности, микроклимата и диагностики. По таблице РЭ кабина имеет режимы яркого и тусклого освещения, регулируемые обогреваемые зеркала обратного вида, систему микроклимата и аварийный выход через боковое окно.
Для эксплуатации в тяжёлых климатических условиях важны не только тяговые параметры. В документации указаны рабочие температуры оборудования и меры по очистке приточного воздуха. Производитель отдельно подчёркивает приспособленность локомотива к регионам с большими перепадами температуры.
Асинхронный тяговый привод
Главная техническая особенность 2ЭС7 — асинхронный тяговый привод с преобразователями на IGBT-модулях. По сравнению с коллекторным приводом такая схема уменьшает объём контактных элементов, повышает управляемость тяги, облегчает диагностику и позволяет эффективнее использовать сцепление колеса с рельсом.
Официальная карточка производителя указывает снижение удельного расхода электроэнергии на тягу поездов на 15-20 процентов по отношению к электровозам с коллекторным приводом. Там же отмечено, что межремонтные пробеги увеличены в 5 раз. Для перевозчика это означает не только экономию энергии, но и меньшую долю простоев в ремонте.
Рекуперативное торможение мощностью 8400 кВт на валах тяговых двигателей особенно важно на профиле с затяжными спусками. Электровоз может возвращать часть энергии в контактную сеть, а не рассеивать её только в виде тепла, как при чисто реостатном торможении.
Сравнение с 2ЭС10 «Гранит»
2ЭС7 часто сравнивают с 2ЭС10, потому что оба электровоза относятся к грузовой платформе «Уральских локомотивов» с асинхронным тяговым приводом и близкими тяговыми параметрами. Главная разница между ними не в названии, а в роде тока.
| Параметр | 2ЭС7 «Чёрный гранит» | 2ЭС10 «Гранит» |
|---|---|---|
| Род тока | Переменный ток 25 кВ | Постоянный ток 3 кВ |
| Назначение | Грузовые линии переменного тока | Грузовые линии постоянного тока |
| Осевая формула двухсекционного исполнения | 2 (2о — 2о) | 2 (2о — 2о) |
| Максимальная мощность на валах ТЭД | 8800 кВт | 8800 кВт |
| Конструкционная скорость | 120 км/ч | 120 км/ч |
| Ключевое отличие | Оборудование для однофазной сети 25 кВ | Оборудование для сети 3 кВ постоянного тока |
Именно поэтому 2ЭС7 нельзя называть вариантом для постоянного тока. Это электровоз для переменнотокового полигона. В названии «Чёрный гранит» сохранена преемственность с «Гранитом», но эксплуатационная ниша другая.
Эксплуатация

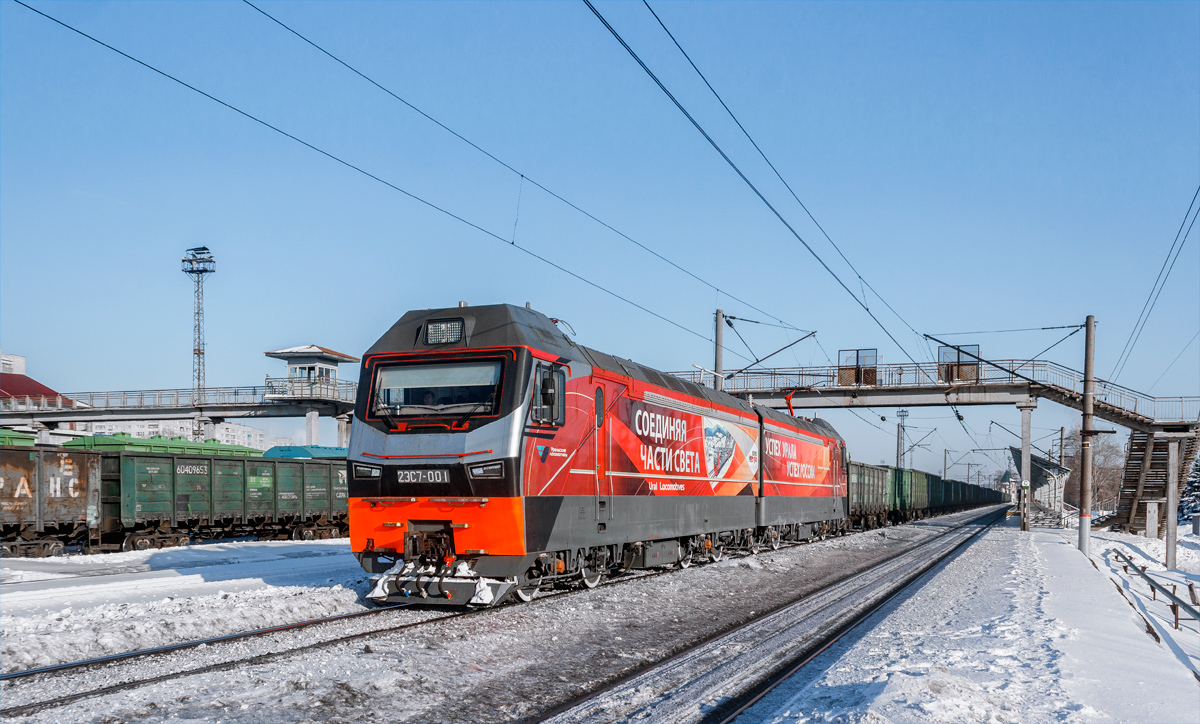

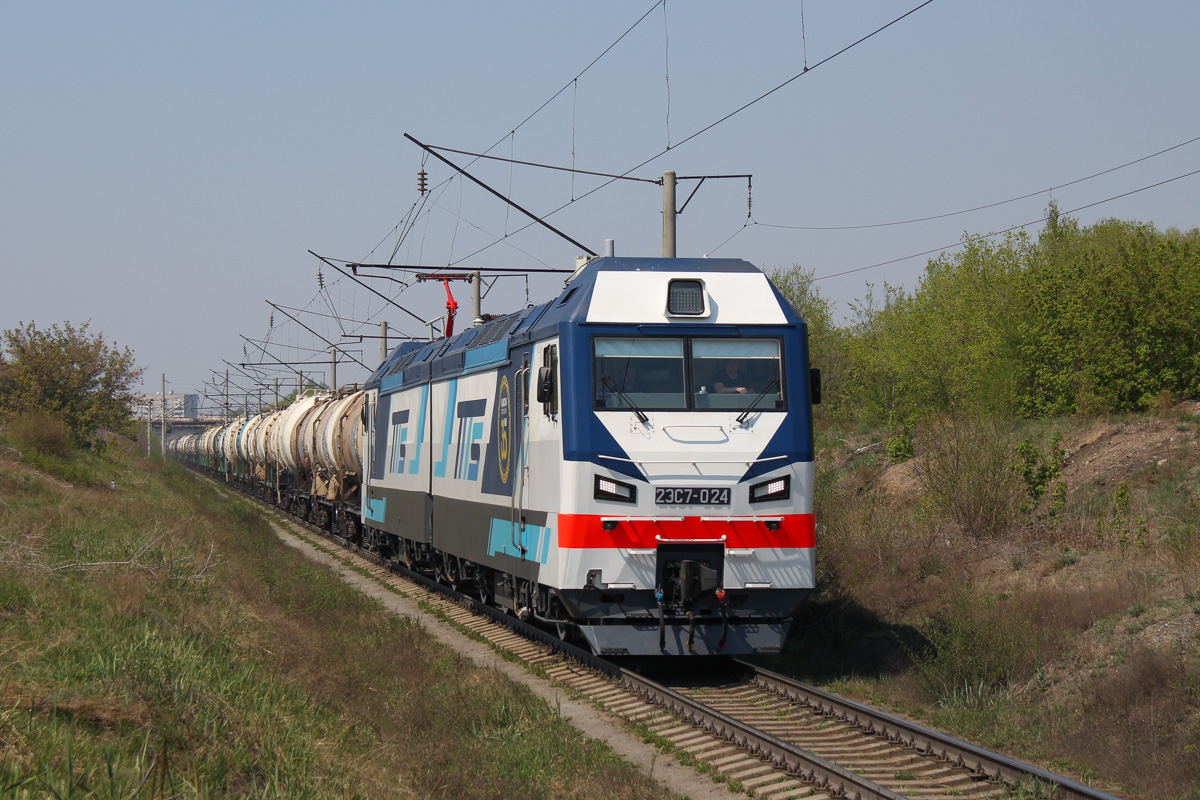

В эксплуатации 2ЭС7 использовался для тяжёлого грузового движения на участках переменного тока. В 2021 году два локомотива этой серии провели соединённый поезд массой 12490 тонн по маршруту Балезино — Лянгасово — Свеча на Горьковской дороге. В материале СТМ подчёркивалось, что опыт таких поездок был связан с повышением пропускной способности и энергоэффективности на грузонапряженных направлениях.
Официальная страница Уральских локомотивов указывает, что электровозы 2ЭС7 эксплуатируются на транспортной сети и проходят сервисное обслуживание. В новости о поставке в Казахстан отмечалась передача первых машин Silkway Transit и последующая опытная эксплуатация с линейным пробегом 3000 км перед промышленной работой.
Для машиниста и ремонтного персонала 2ЭС7 интересен как представитель перехода от классических грузовых электровозов к машинам с развитой электроникой, диагностикой, асинхронным приводом и высокими требованиями к культуре обслуживания. Такие локомотивы дают большую тягу и экономичность, но требуют внимательного отношения к системам управления, охлаждения и диагностики.
Итог
2ЭС7 «Чёрный гранит» — мощный грузовой электровоз переменного тока для тяжёлых поездов на сети 25 кВ. Его сильные стороны — асинхронный тяговый привод, высокая сила тяги, рекуперативное торможение, микропроцессорная диагностика и приспособленность к сложному профилю пути.
